Kit chaîne : remplacer une chaîne de moto

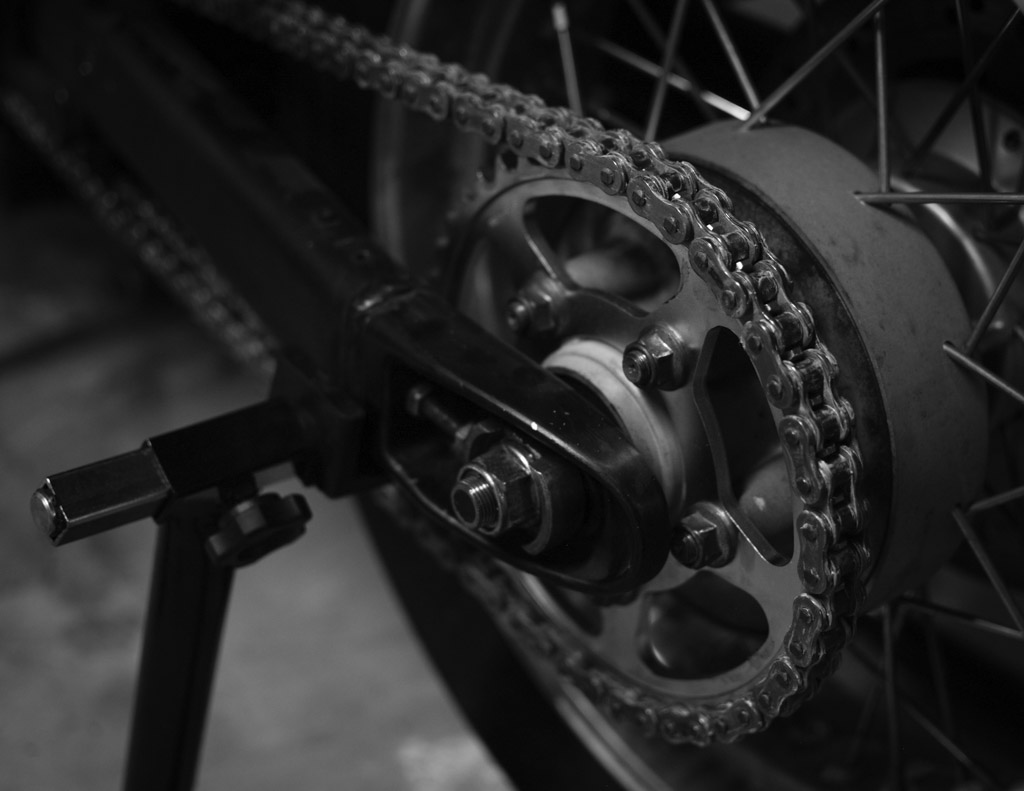

kit chaîne moto

Changer son kit chaîne de moto, ce n’est pas forcément du gâteau. Mais c’est une opération de maintenance qu’on peut faire à la maison. Il y a plusieurs étapes critiques à ne pas négliger, elles restent néanmoins faisables si on est correctement équipé, et que l’on prend son temps. Dans cet article, on vous détaille le remplacement du kit chaîne moto complet (couronne, pignon, et chaîne).

Pour info, la procédure est identique pour n’importe quelle moto, du moment que la transmission se fait par chaîne évidement. Pas de Super Tenere ici, l’entretien de la transmission se résumant à une vidange de cardan. On travaille sur une Triumph Thunderbird Sport de 1991, dans son jus. Notez que c’est notre première fois pour ce tuto, donc c’est jouable.

Les signes d’usure d’un kit chaîne moto

Le kit chaîne est composé de 3 éléments qui s’usent en théorie de manière simultanée (pour rappel, couronne, pignon et chaîne). A moins d’avoir une rupture de chaîne prématurée, il est conseillé de changer l’ensemble des éléments en même temps. L’usure du kit dépend de plusieurs facteurs, le graissage et la tension étant les deux principaux. Deux opérations que vous devez déjà maîtriser du bout des doigts si vous souhaitez optimiser la durée de vie de votre kit chaîne, et la sécurité de vos sorties moto.

Les observations ci-dessous sont signes que votre kit chaîne nécessite votre attention, et potentiellement son remplacement :

  • l’espace entre la chaîne et la couronne est important lorsque vous tirez la chaîne de la couronne (à 3 heures si votre couronne représente un cadran horaire),
  • il existe des points durs entre deux maillons, il y a un pli
  • le métal des dents de la couronne et du pignon est usé : fissures, irrégularités, pointes…

Avant de commencer

Pour cette opération, il faudra vous munir de :

  • votre trousse à outils préférée
  • votre kit chaîne neuf adapté à la moto. Ici, une chaîne 530-114. Le 5 détermine le pas (distance entre deux maillons), le 30 détermine la largeur des maillons et le 114 représente le nombre de liens (soit 57 maillons).
  • un outil de rivetage pour la chaîne
  • une disqueuse dotée d’un disque à meuler et un outil de dérivetage, ou directement un disque à tronçonner
  • un palmer (pied à coulisse et micromètre), optionnel mais utile

En fonction du modèle de moto, vous devrez probablement effectuer la vidange de l’huile moteur afin d’accéder au pignon de sortie de boîte. En effet, les carters de boîte sont généralement couplés au protège pignon. Si ce n’est pas votre cas, passez directement à l’ouverture de la chaîne à remplacer. Si vous décidez de ne remplacer que la chaîne, inutile de vidanger. Profitez simplement de la prochaine vidange pour ouvrir le couvercle et jeter un coup d’œil à l’usure du pignon. D’ailleurs, vous trouverez une gamme de kit chaîne et d’outils pour l’installation sur le site de Motoblouz*, on vous conseille d’y jeter un oeil.

*Il s’agit ici d’un lien affilié / partenaire, si le lien ne s’affiche pas, c’est parce que vous utilisez un bloqueur de publicités. Vous pouvez le garder ou “bloquer” votre bloqueur de publicités, le temps de visiter notre site 🙂 C’est quoi ce partenariat ? Si vous achetez un produit sur le site de Motoblouz via notre site Onemonth.Oneride nous gagnons un pourcentage de la vente et gardons notre motivation pour continuer d’écrire de cools articles ! Alors, merci à vous ✌️

Le manuel, outil indispensable

Nous vous conseillons aussi de vous équiper au préalable du manuel d’atelier de votre bécane. C’est une source d’info précieuse qui vous permettra d’éviter les erreurs et d’appréhender le projet avec plus de confiance. Il est probable que vous deviez changer certains joints au cours de l’opération. Le manuel vous indiquera lesquels et vous permettra de commander les bonnes références à l’avance. Cela vous évitera de vous retrouver avec un travail non terminé et un véhicule immobilisé… Ça sent le vécu, non ?

changer sa chaine moto

Vous êtes prêt ? La liste est au complet ? Les joints sont là ? Vous êtes serein ? Vous avez du temps devant vous ? Les bières sont au frais ? Si la réponse à toutes ces questions est « oui », alors c’est parti.

1. Ouverture de l’ancienne chaîne

  • Commencez par meuler un ou deux rivets de la chaîne à remplacer (au cas où l’un s’avère résistant).
  • Assembler l’outil de dérivetage selon l’instruction fournie (ça dépend des modèles), et graisser généreusement le pas de vis (à ne pas négliger).
  • Aligner minutieusement la tige de l’outil avec le lien du maillon à faire sauter.
  • Serrer la vis quart de tour par quart de tour, il faut forcer mais si c’est très dur, c’est que l’alignement n’est pas parfait, et l’outil risque de casser. Ne pas hésiter à démonter l’outil pour s’assurer qu’on est sur la bonne voie et que le rivet commence à s’extraire.
remplacement chaine moto soi meme

Il est aussi possible de tailler un des maillons à la disqueuse pour ouvrir la chaîne. Une solution radicale et beaucoup plus rapide.

A noter que pour ceux qui remplacent seulement la chaîne, la méthode douce est pratique car elle permet de connecter l’ancienne chaîne à la nouvelle. Il suffira alors de tourner la roue pour positionner correctement la nouvelle chaîne sur le pignon et la couronne.

2. Remplacement de la couronne

  • Démonter la roue arrière.
  • Dévisser les écrous qui retiennent la couronne.
  • Remplacer l’ancienne couronne par la nouvelle (attention au sens, généralement, écritures vers l’extérieur).
  • Graisser les pas de vis.
  • Serrer les écrous en étoile au couple spécifié par votre manuel.
  • Remonter la roue.
changer couronne moto

3. Remplacement du pignon de sortie de boîte

  • Libérer le frein de l’écrou du pignon de sortie de boîte. Il s’agit probablement d’un rabat métallique qui emprisonne l’un des pans’, vous pouvez utiliser un tournevis pour faire levier.
  • Dévisser l’écrou.
  • Retirer l’ancien pignon, et placer le nouveau (idem : attention au sens, généralement écritures vers l’extérieur).
  • Revisser l’écrou au couple prescrit.
  • Positionner le frein de l’écrou de façon à emprisonner l’un de ses pans comme au départ.
remplacer pignon moto

4. Mise en place de la nouvelle chaîne

  • Positionner la nouvelle chaîne autour du pignon et de la couronne.
  • Graisser abondamment le maillon-maître (ou master link).
  • Le glisser ensuite par l’intérieur.
  • Graisser les deux joints toriques fournis et les introduire sur chaque lien du maillon-maître.
  • Installer la plateforme extérieure à la main pour sécuriser le montage.
maillon moto chaine remplacer
  • Assembler la presse de l’outil à sertir la chaîne (à ne pas négliger : graisser le pas abondamment).
  • Appliquer une pression progressive sur la plateforme grâce à l’outil. Vérifier que la pression soit correctement répartie sur les deux liens, et que la plateforme s’emboîte de maniere uniforme sur les deux liens.
  • Ne pas serrer trop fort, la largeur doit être équivalente à celle des autres maillons. Utiliser votre palmer pour vérifier.
reglage chaine moto

5. Rivetage de la chaîne

Cette étape est probablement la plus délicate car il n’est pas évident d’apprécier lorsque le rivetage est complet. Globalement, il s’agit d’appliquer une forte pression sur les liens du master link grâce à une pointe. Cela permet d’élargir le diamètre des liens et ainsi d’emprisonner la plateforme.

  • Assembler l’outil à riveter (à ne pas négliger : graisser généreusement le pas).
  • Aligner l’outil sur l’un des deux liens du maillon-maître à sertir.
  • Commencer le serrage progressivement. Vérifier que la pression s’applique bien sur le lien et non sur la plateforme au risque de devoir tout recommencer avec un nouveau maillon-maître .
riveter chaine moto maison
  • Une fois le lien serti, son diamètre devrait avoisiner celui des autres maillons. Utiliser votre palmer pour vérifier. Sur la photo de gauche (ci-dessous), on constate que le lien de droite est serti, celui de gauche ne l’est pas encore.
  • Sertir ensuite le second lien de la même manière.
  • Vérifier que le maillon pivote correctement autour de ses deux liens. S’il y a un point dur il faudra recommencer avec un nouveau maillon-maître car les joints toriques ne sont pas réutilisables.

Les dernières vérifs

  • Vérifier que tout est en ordre au niveau du pignon et de la couronne, ainsi que la bonne rotation de la chaîne avec la roue.
  • Refermer le carter avec un nouveau joint si besoin.
  • Faire ensuite le plein d’huile.
reglage chaine moto a domicile
  • Ajuster la tension finale de la chaîne.
  • Vérifier que la valeur de la flèche (jeu de la chaîne de haut en bas) corresponde aux recommandations.
  • Graisser votre chaîne à nouveau, même si cette dernière est déjà potentiellement graissée.

Petits bonus visuels pour rigoler

On monte la moto au 5ème par l’ascenseur pour avoir un peu d’électricité pour la meuleuse… Et, on apprécie le moment où l’on se rend compte que la chaîne commandée est trop courte. Une pure merveille.

remplacer la chaine de sa moto a la maison

Bonne chance pour votre remplacement de kit chaîne à domicile ! Si vous êtes dans la mécanique, découvrez aussi
